El viaje de la "fundición de vida" de los productos electrónicos: más allá de la conexión de circuitos

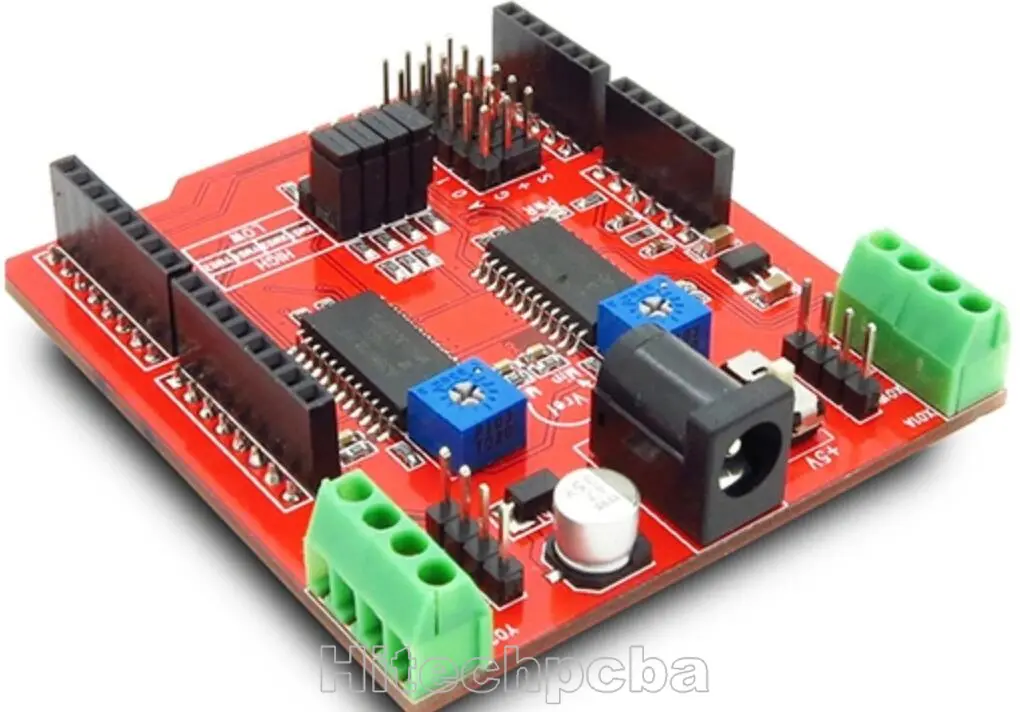

Cuando sostienes un teléfono inteligente o usas un reloj inteligente para controlar tu salud, ves un dispositivo refinado e integrado. Pero al abrirlo, su núcleo es una placa verde que reúne innumerables componentes: PCBA. No es un simple ensamblaje de piezas, sino un viaje de fabricación preciso, riguroso y lleno de desafíos: una "fundición de vida" que determina el alma, la fiabilidad y el coste del producto electrónico.
Valor central: Del "planos de diseño" al "corazón latente"
PCBA es el salto clave que lleva al producto electrónico desde el diseño virtual a la realidad física.
Campo de validación final del diseño: Ningún diseño de circuito, por perfecto que sea, puede prescindir de PCBA para su verificación. ¿Es íntegra la señal? ¿Es pura la energía? ¿Se controla el calor? Estas preguntas sólo encuentran respuesta real cuando los componentes "ocupan su lugar" y se energizan. PCBA es la piedra de toque del ingeniero de hardware, donde innumerables defectos de diseño se exponen y corrigen.

Base de la fiabilidad: La vida útil y estabilidad del producto dependen en un 90% del proceso de PCBA. Una soldadura fría puede fallar a -20°C; un residuo de fundente puede causar corrosión en un entorno húmedo; un capacitor dañado por tensión puede hacer que el dispositivo "falle" prematuramente. Un proceso de PCBA excelente cambia el control microscópico del proceso por la confianza macroscópica en el producto.
Campo de juego entre coste y eficiencia: La etapa de PCBA concentra el coste de materiales (BOM), la depreciación de equipos, mano de obra y energía. Optimizar la ruta de colocación para ahorrar segundos, mejorar el rendimiento de primera pasada para reducir costes de reparación, controlar con precisión la cantidad de pasta para disminuir el desperdicio de material. Cada mejora aquí se transforma directamente en competitividad de beneficio para la empresa.
Desafíos en la profundidad de la fabricación: El campo de batalla invisible
Los retos del PCBA van mucho más allá de "soldar componentes".
1. Impresión de pasta de soldadura: Con materiales costosos, se apuesta por 35 micras de precisión.
Este es el primero, y más importante, control de precisión en todo el SMT. Aproximadamente el 70% de todos los problemas se originan aquí. La contradicción central es: debes usar materiales de alto coste para dominar un proceso con una alta tasa de fracaso.
Diseño de la plantilla: La proporción de apertura y la geometría de las paredes del orificio (como la sección trapezoidal, el recubrimiento nano) afectan directamente la liberación de la pasta. Para cubrir las diferentes necesidades de cantidad de pasta de los componentes en una misma placa, puede ser necesario usar una plantilla escalonada para engrosar o adelgazar zonas localmente.

Dinámica de impresión: El control preciso de la presión, el ángulo de la racleta y la velocidad de separación, regulados en tiempo real por un sistema de retroalimentación en lazo cerrado, garantizan la forma perfecta de la pasta.
El duro precio de los materiales: La pasta de soldadura es uno de los materiales más caros por unidad de masa en la línea de producción. Su coste central radica en la composición de la aleación (como el contenido de plata) y la fórmula química del fundente. Las pastas de alta gama ofrecen una ventana de proceso más amplia, mayor resistencia al colapso y resultados de soldadura más fiables. "Ahorrar" en pasta equivale a introducir activamente una variable de riesgo en la fase más temprana y menos detectable del proceso. Los defectos que causa, como puentes o soldaduras frías, tienen un coste de reparación muy superior al ahorro en material. La decisión de ingeniería radica en hacer coincidir el "nivel de tinta" con los requisitos de fiabilidad de tu producto.
2. Colocación de componentes: El juego entre precisión y tensión.
Sistema de alineación visual: Mediante la tecnología de "enfoque en vuelo" de cámaras superiores e inferiores, se logra el posicionamiento preciso entre el componente y la almohadilla a alta velocidad, centrándose en algoritmos de coincidencia de características de grises y geometría.
Control de fuerza y planaridad: El cabezal de colocación está equipado con sensores de fuerza en el eje Z, aplicando una presión de colocación precisa a diferentes componentes. Para PCB ultradelgados, debe resolverse el problema de la flexión de la placa para evitar soldaduras frías debidas a la deformación.
3. Soldadura por reflujo: La danza entre la termodinámica y la química.
La soldadura por reflujo es un proceso termoquímico controlado; su curva de temperatura es el secreto central.
Zona de precalentamiento: Calentamiento gradual, activando el fundente.
Zona de estabilización: Fase crítica, para homogeneizar la temperatura de componentes grandes y pequeños y prevenir defectos.
Zona de reflujo: La temperatura máxima y el tiempo por encima de la línea líquida determinan el crecimiento y la fiabilidad de los compuestos intermetálicos de la soldadura.
Zona de enfriamiento: Control de la tasa de enfriamiento para obtener una microestructura de soldadura fuerte y tenaz.
Atmósfera de nitrógeno: Su función principal es reducir la tensión superficial de la soldadura, mejorando la humectación. Es crucial para la soldadura de componentes de paso fino, pero aumenta significativamente el coste.
